一、電動配水閘閥PZ-800產品介紹
上海湖泉閥門集團有限公司PZI手動配水閘閥是在PZ型的基礎上進行的改進設計，PZI手動配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。
二、電動配水閘閥PZ-800結構說明

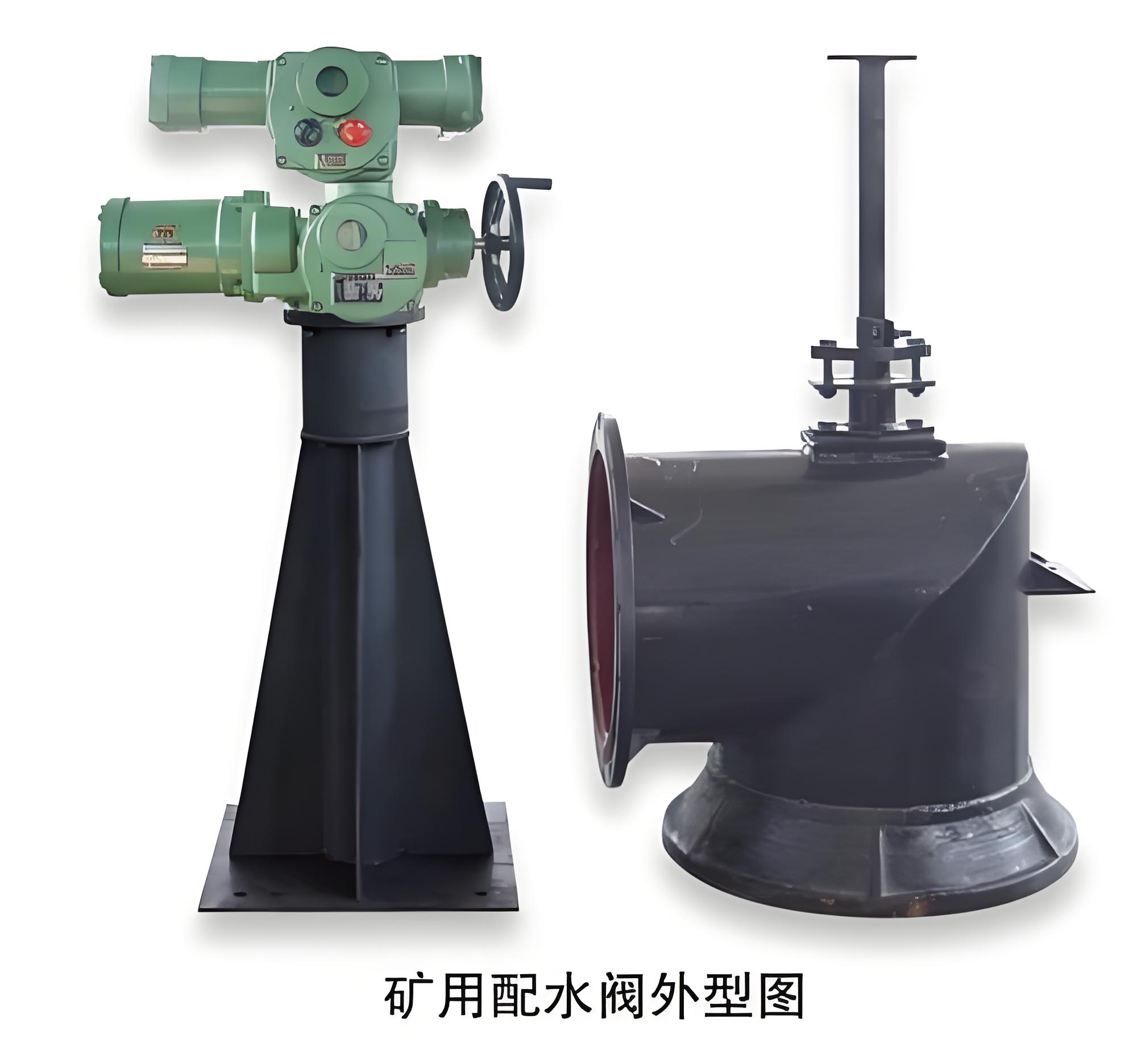

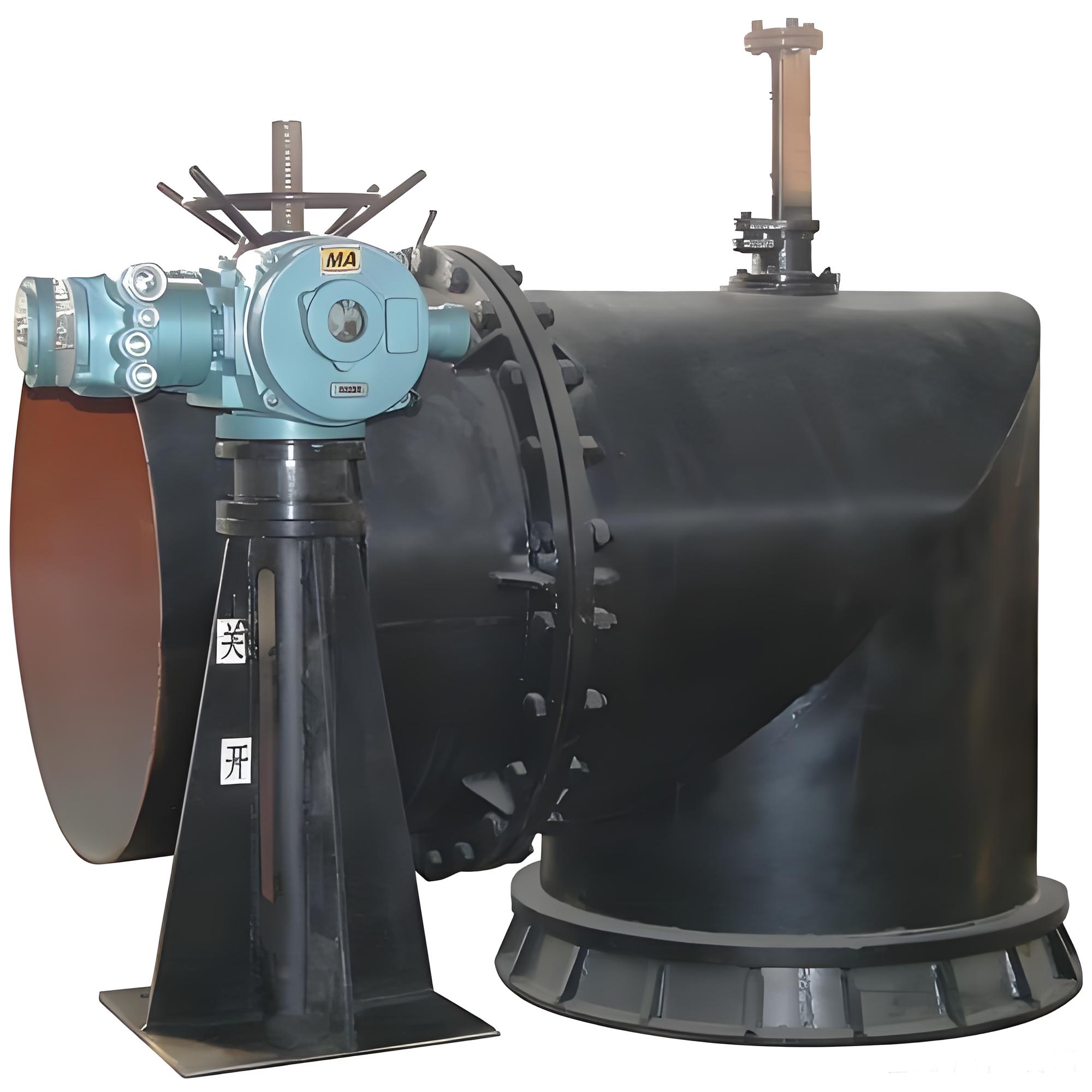

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZII型用電動裝置作為動力源帶動絲桿升降?？蓪?shí)現遠程控制，方便、快捷。
3、閘閥由閥體和閥舌構成。
（1）閥體為焊接體，下部裝有一錐形密封環，與閥舌共同構成密封部分。
（2）閥舌由鑄鐵與橡膠棒構成，通過帶環螺釘組伯與閥桿絞接，以保證閥的密封性能。
短管用于埋入配水井井壁，為焊接件。
連接桿的長度由配水井底板至泵房板的高度差來確定，分為5米、4.5米十圣、4米、3.5米、四種規格。用戶也可按實際安裝高度確定連接桿的長度，
按需定制。
三、電動配水閘閥PZ-800技術參數
型 號 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000 公稱直徑（毫米） 400 500 600 800 1000 介 質 水 介質溫度 常 溫 操作行程（毫米） 216 216 290 290 314 壓力（公斤力/厘米2） 工作壓力 1 試驗壓力 2.5 操縱方式 手動操作 制造工藝 鑄造/焊接 重量（公斤） 帶法蘭短管 370 450 637 851 1431 不帶法蘭短管 289 345 494 656 1122 備注 PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式
通徑/DN Dg D D1 D2 D3 D4 d φ H1 H2 h1 h2 h3 h4 a1 a2 b1 b2 C C1 C2 n×d 2×d1 n×d2 u×d3 PZI-400 400 540 495 535 85 120 35 500 750 988 250 462 723 1250 300 300 400 400 410 190 70 419 215 417 1623 PZI-500 500 640 600 640 85 120 35 600 750 988 300 512 673 1250 300 300 400 400 470 230 70 419 215 417 1623 PZI-600 600 760 705 755 100 136 42 600 750 1065 350 602 968 1250 300 300 400 400 520 360 80 419 219 617 2025 PZI-800 800 960 920 975 100 135 42 600 750 1065 450 702 868 1250 300 300 400 400 625 360 80 419 219 617 2430 PZI-1000 1000 1160 1120 1175 115 160 50 700 900 1265 550 842 1119 1500 400 400 500 500 720 450 100 419 219 622 2830 φ1200型技術參數
型號 操縱臺 閘閥 短管 操作
行程質量(Kg) B B1 D2 d1 D1 H H1 B2 B3 B4 B5 d2 D3 H2 H3 D L1 帶短管 無短管 PZ2-1200 500 400 250 22 700 900 1296 780 652 40 120 23 1375 1080 1106 1200 650 396 1446 1221 采用說明
1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)
H 5000 4500 4000 3500 h PZI 400 3765 3265 2765 2265 500 PZI 600 3497 2997 2497 1997 800 PZI 1000 3100 2600 2100 1600 PZ1 1200 3040 2540 2040 1540
各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接.
