產品名稱：D963H-25電動焊接蝶閥[ 2021-06-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、D963H-25電動焊接蝶閥產品介紹
上海湖泉閥門有限公司D963H-25電動焊接蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用，QT部分回轉型電動執行器，室外普通開關型系列，對焊連接，三偏心結構，304不銹鋼材質閥板+石墨金屬層次，2Cr13不銹鋼閥軸，堆焊2Cr13不銹鋼閥座硬密封，閥體WCB，使用溫度-29℃-350℃，使用介質：水、蒸汽、油品介質等，壓力1.0MPa~4.0MPa。廣泛用于冶金、電力、石化輕紡、環保、醫藥、建材場所等。
D963H焊接電動蝶閥型號編制
閥門類型：D=蝶閥Z=閘閥D=蝶閥J=截止閥H=止回閥Y=減壓閥
驅動方式：3=蝸輪傳動6=氣動9=電動5=錐齒輪傳動4=正齒輪傳動 空白=手動
連接方式：4=法蘭連接6=焊連接1=內螺紋連接2=外螺紋連接
結構形式：0=單偏心1=中心垂直板2=雙偏心結構3=三偏心結構
F=氟橡膠J=襯膠H=2Cr13不銹鋼硬密封X=三元乙丙橡膠
壓力等級（PN）：16
閥體材質：C=碳鋼P=304不銹鋼R=316不銹鋼 未填寫=鑄鐵
二、D963H電動對焊蝶閥主要技術參數
公稱通徑 DN（mm） 50～700 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 試驗壓力Ps(MPa) 強度試驗 0.9 1.5 2.4 3.75 6.0 密封試驗 0.66 1.1 1.76 2.75 4.4 氣密封試驗 0.6 0.6 0.6 0.6 0.6 適用介質 水、蒸氣、油品、酸類腐蝕性等。 適用溫度 碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃ 三、D963H電動對焊蝶閥主要零部件
零件名稱 材料 閥體 鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料 密封圈 不銹鋼、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 柔性石墨 四、D963H電動對焊蝶閥主要性能參數
焊接尺寸：:GB1224;ANSI B16.25; DIN2559 結構長度：:GB/T12221-1989;API609 壓力試驗：:GB/T13927-1992;API598

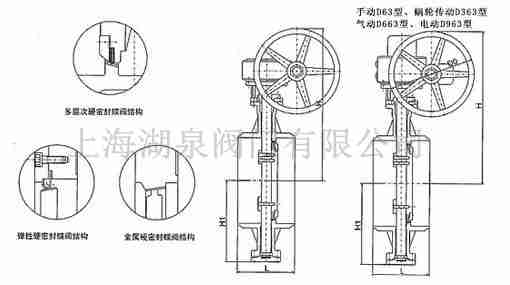

公稱壓力 PN0.6MPa 通徑 外形尺寸（參考值） 參考重量
（kg）毫米 英寸 L D d H H1 A B 600 24 390 636 602 499 1280 570 660 450 700 28 430 726 692 566 1480 750 550 660 800 32 470 826 792 632 1608 750 550 780 900 36 510 926 892 693 1857 750 550 820 1000 40 550 1028 992 757 2038 900 750 1460 1200 48 630 1228 1192 851 2237 1000 925 1590 1400 56 710 1428 1392 876 2411 1000 925 2185 1600 64 790 1628 1592 1095 2756 1000 925 3210 1800 72 870 1828 1792 1214 3093 1100 980 4090 2000 80 950 2028 1992 1332 3355 1100 980 5610
